Инструкция по монтажу вертикального подъёмника со складывающимся козырьком

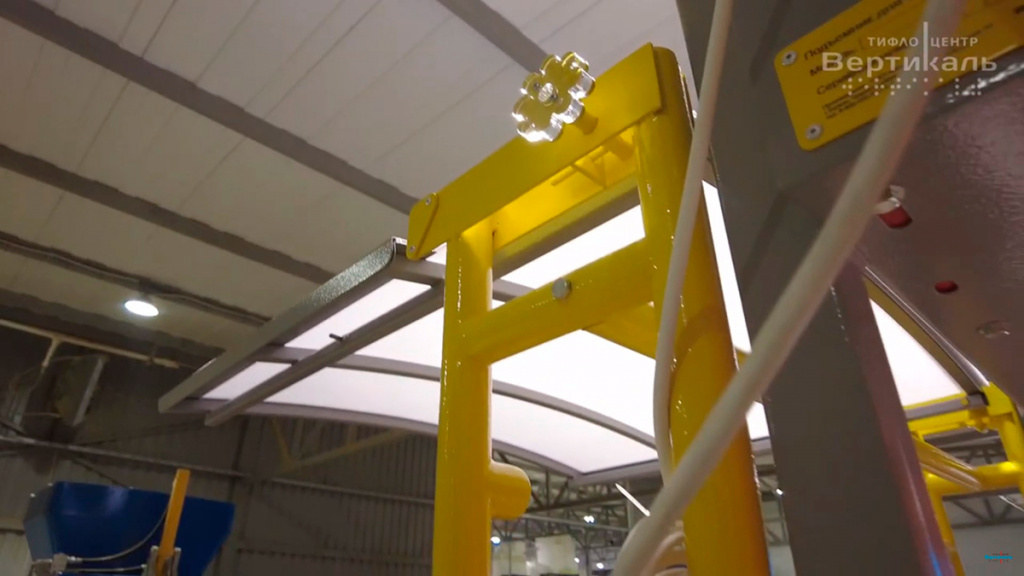

Подъёмная платформа вертикального перемещения со складывающимся козырьком – это устройство, которое необходимо, если в помещении с лестничным маршем отсутствует лифт или на входе в помещение с высоким крыльцом отсутствует пандус. Такие подъёмники вертикально перемещают маломобильные группы населения общей массой не более 200 кг при помощи сопровождающего.
|
Установка и настройка вертикального подъёмника требует соответствующих допусков для специалистов, осуществляющих работы. Перед началом монтажа необходимо на проектных отметках с помощью анкеров закрепить направляющие пластины, в которые будет устанавливаться подъёмник. После этого следует осуществить боковое закрепление к самой площадке или к эстакаде, у которой будет устанавливаться подъёмник.
|
|
|
 |
Перед тем как осуществить подключение электрических кабелей, необходимо произвести осмотр следующих элементов устройства:
- Двигатели постоянного тока;
- Токосьёмники;
- Электрошкаф;
- Контакторы;
- Исправность включателей;
- Исправность пульта управления.

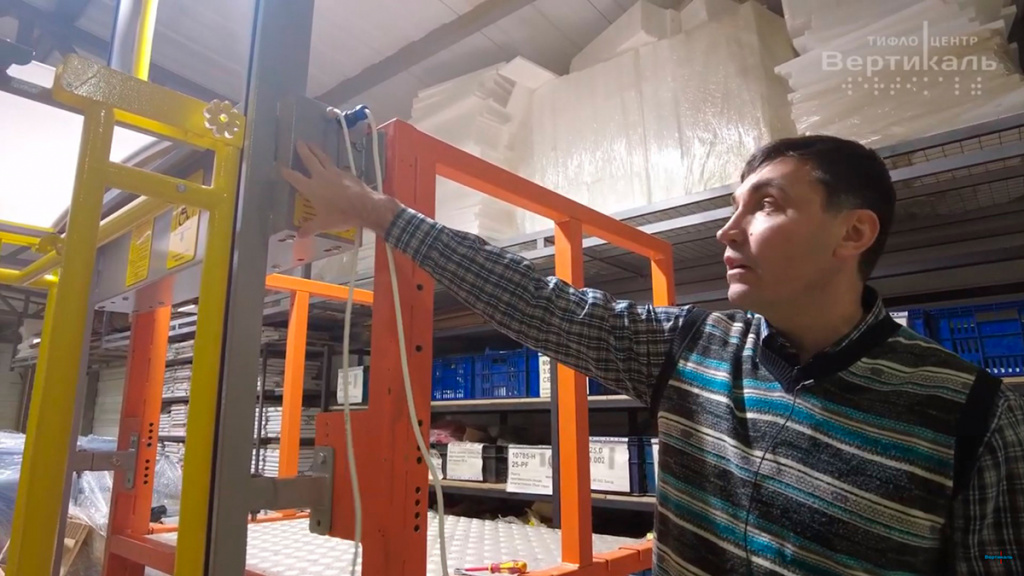

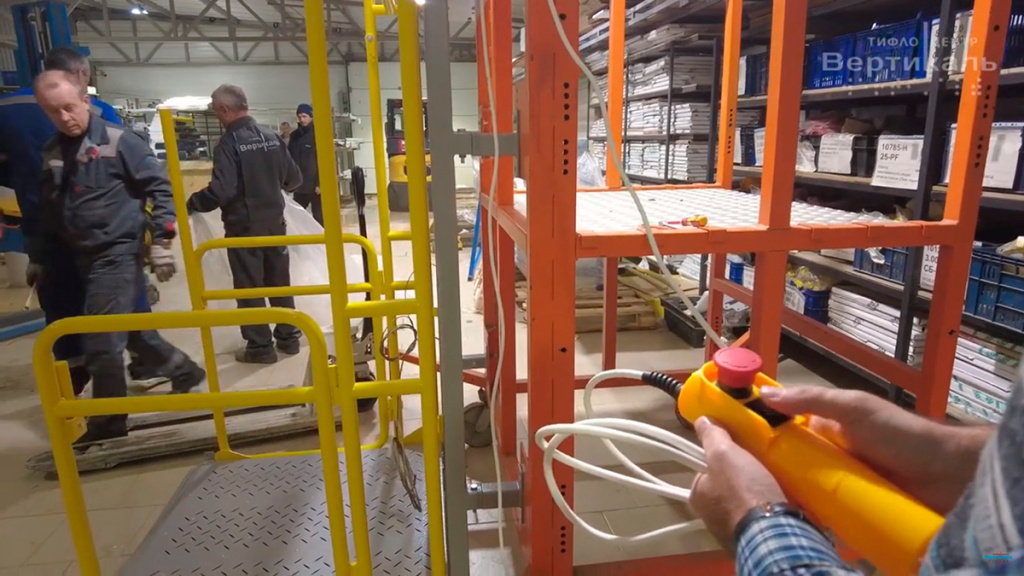

На подъёмнике имеется два выхода электрических кабелей: один из них подаёт напряжение на подключение самого подъёмника, второй – на управление подъёмником. Перед началом работы подъём осуществляется с помощью пульта.
Регулировка тросовых концевиков
Теперь необходима регулировка тросовых концевиков, находящихся в моторном отсеке. Моторный отсек, в котором находится двигатель, является несущей частью подъёмника. С помощью отвёртки нужно открутить два самореза с крышки моторного отсека.
|
|
Регулировка концевиков происходит через передвижение шайб. Нижняя шайба – это нижняя точка платформы, верхняя шайба – это верхняя точка платформы, на которой она должна остановиться. Для того чтобы осуществить регулировку шайб, необходимо ослабить болты планки, закрепляющей концевики, и подвинуть их в нужные стороны. После этого следует вернуть планку на место до края верхней шайбы, зафиксировать и проверить движение платформы.
Проверка осуществляется при ослабленных болтах: когда шайбы двигаются против часовой стрелки, происходит движение платформы вверх, а против часовой – вниз. Настройка завершена, теперь необходимо закрыть крышку и прикрутить назад саморезы.
Монтаж вертикального подъёмника
Дальнейший монтаж подъёмного устройства со складывающимся козырьком заключается в следующем:

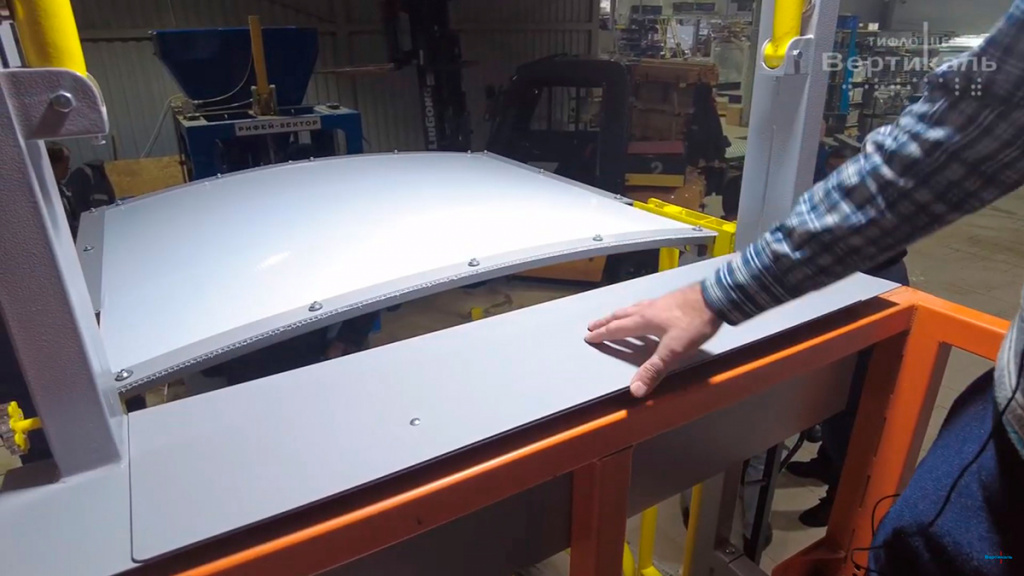

- Моторный отсек подъёмника приставляется к фартуку так, чтобы его выступающая часть укладывалась на верхнюю посадочную площадку.
- Монтирование моторного отсека производится при помощи кронштейнов, которые крепятся анкерными болтами М10х115 к стене фартука из кирпича, бетона или другого плотного материала.
- Грузовая платформа поднимается до нужной высоты и обрезаются направляющие (если высота подъёмника больше, чем высота площадки, на которую производится подъём).
- К направляющим крепится телескопический кронштейн при помощи болтов М10х75 и монтируется в стену фартука при помощи анкерных болтов М10х115.
Затем нужно подключить кабели питания и обеспечить в местах соединения надёжный контакт. Подключить подъёмник гибким кабелем к стационарной сети с системой заземления TN-C-S. Защитить его от механических повреждений.
|
|
Подсоединить провода P и N питающего кабеля на клеммную колодку распределительного щита, обеспечить в местах соединения надёжный контакт зачисткой контактных площадок до металлического блеска. Провод РЕ присоединить к заземляющему болту подъёмника. Монтаж подъёмника осуществлять на стальные конструкции при помощи анкерных болтов и сварки.
Все подъёмники проходят приемо-сдаточные испытания после монтажа, делается отметка в паспорте. Регламентные работы по техническому обслуживанию в процессе эксплуатации нужно проводить своевременно.
