Тактильные мнемосхемы для инвалидов

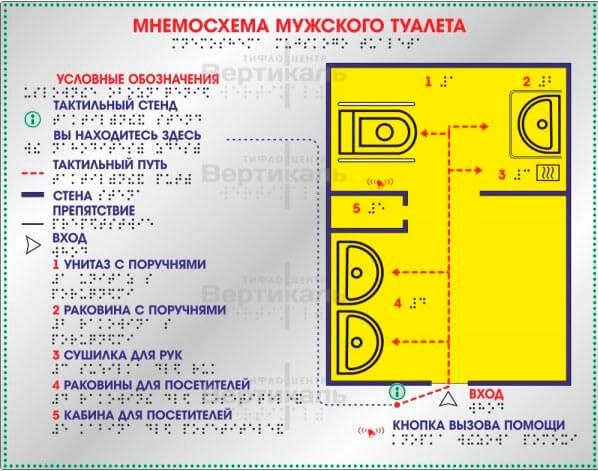

Тактильная мнемосхема — специальный рельефный план помещения или территории, обеспечивающий одновременное отображение визуальной и тактильной информации. Предназначена для чтения людьми с нарушением зрения посредством прикосновения к источнику информации. Ее наличие и размещение в помещении обязательно и регламентируется нормативным документом СП 59.13330.

Тактильная поверхность мнемосхемы является важным и дорогостоящим элементом данного указателя, поэтому к ней предъявляются высокие критерии качества. Очень важно обеспечить необходимый тактильный эффект изделия, который прослужит долгие годы без утраты своего функционала.

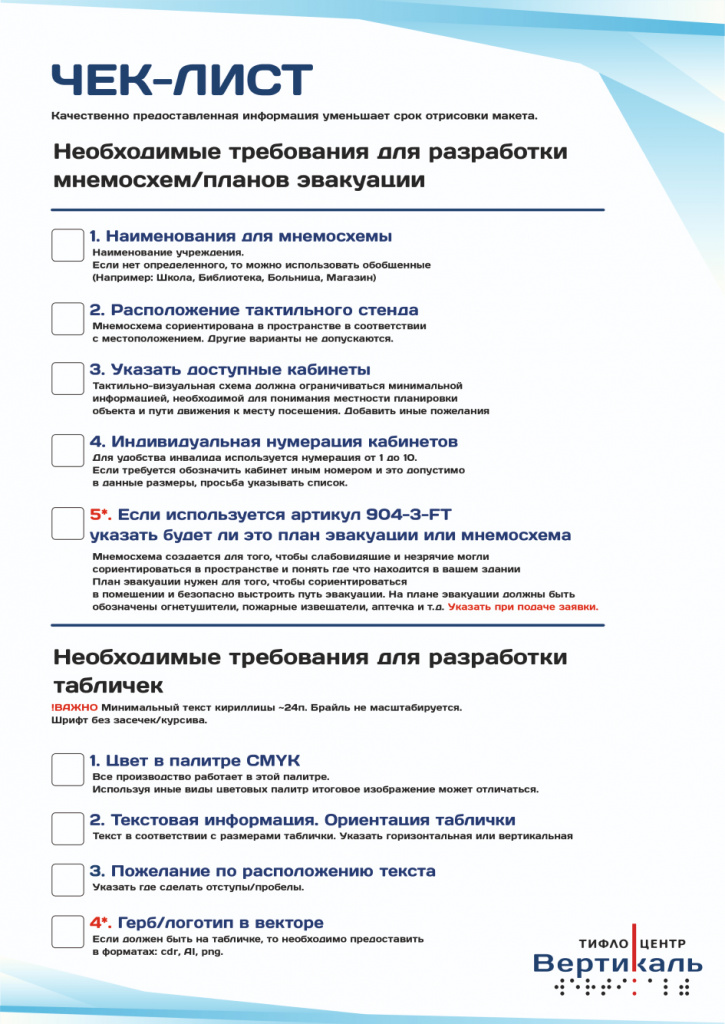

Требования для разработки мнемосхем

Наименование учреждения; Место расположения мнемосхемы; Указать доступные кабинеты на объекте; Индивидуальная нумерация кабинетов в учреждении; Если используется артикул 903-3-FT указать будет ли это план эвакуации или мнемосхема.

Обязательно перед составлением требований на разработку мнемосхемы прочтите подробное описание инструкции, кликнув на фотографию выше. Также вы можете посмотреть видео, в котором рассказано, что такое мнемосхемы и для чего они нужны.

Как выбрать тактильную мнемосхему

Для качественной адаптации социальной инфраструктуры при подборе тактильных указателей важно учитывать особенности пространства и требования к их размещению. Монтаж тактильных мнемосхем регламентирует ГОСТ Р 59601-2021. Далее нужно определить подходящие размер, материал и дизайн будущего устройства.

Действующие стандарты утверждают следующие размеры для тактильных мнемосхем:

• 150х200 мм - санитарные туалетные комнаты;
• 321х411 мм - небольшие помещения;
• 470х610 мм - прилегающие территории, этажи учреждений;
• 630х800 мм - парковые зоны, улицы, многообъектные площадки;
• 905х1105 мм - перекрёстки, открытые пространства, большие комплексы (университетские городки, монастыри).

В зависимости от способа и локации установки мнемосхемы Тифлоцентр использует различные высококачественные материалы.

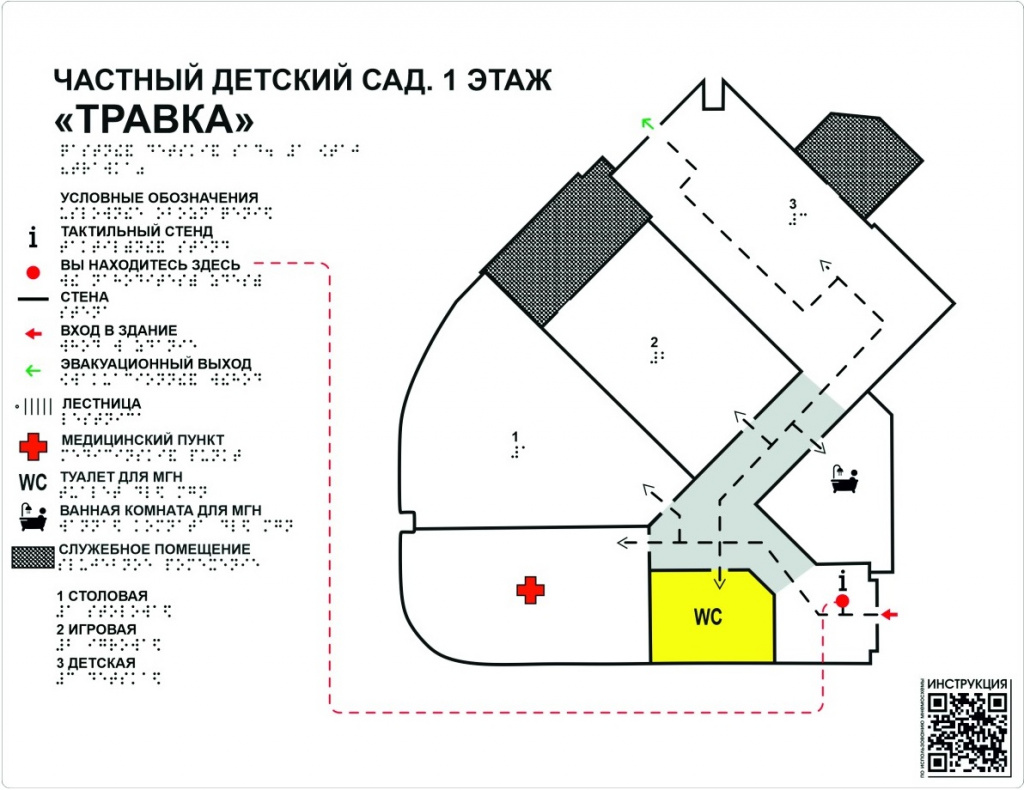

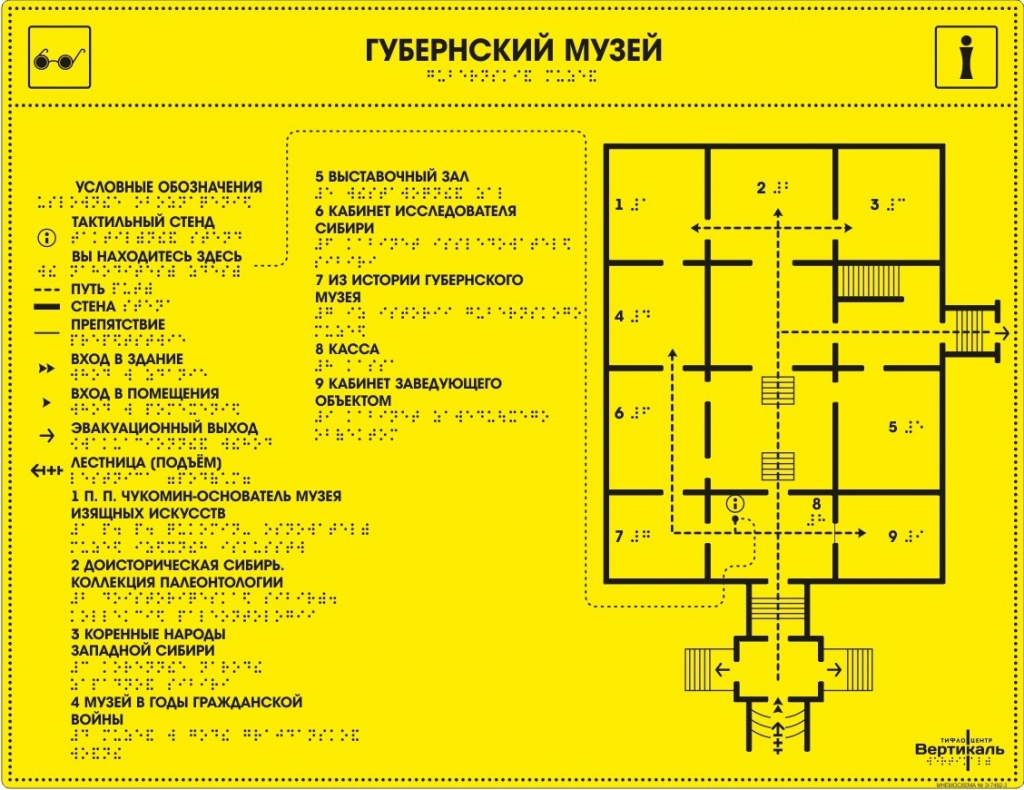

Мнемосхема тактильная ABS полноцвет 321x411	Мнемосхема тактильная ГОСТ, стандартная, на ПВХ 5 мм с индивидуальными размерами	Мнемосхема тактильная ПВХ монохром 470x610

ПВХ. Тактильные мнемосхемы из поливинилхлорида толщиной 3-5 мм - самый бюджетный вариант адаптации. Для обеспечения износостойкости их поверхность покрывается защитным слоем. В качестве основы конструкции может быть белый, многоцветный, металлизированный или золочёный пластик. Также компания производит фотолюминесцентные тактильные указатели для санузла и других помещений из ПВХ.

Оргстекло. Изделия из данного материала обладают повышенной прочностью и более элегантным внешним видом. Установка мнемосхем из оргстекла осуществляется на дистанционные держатели. Также возможно дополнить устройство подсветкой для большего удобства пользования и привлечения внимания.

Композит. Композитные тактильные мнемосхемы толщиной 4 мм состоят из 2-х алюминиевых панелей, между которыми помещён лист пластика. На поверхность нанесён защитный слой полиуретанового лака 3 мк, что обеспечивает высокие антивандальные свойства и огнеупорность. Мнемосхемы с надёжной металлической конструкцией - оптимальное решение для учреждений со строгим подходом к интерьеру.

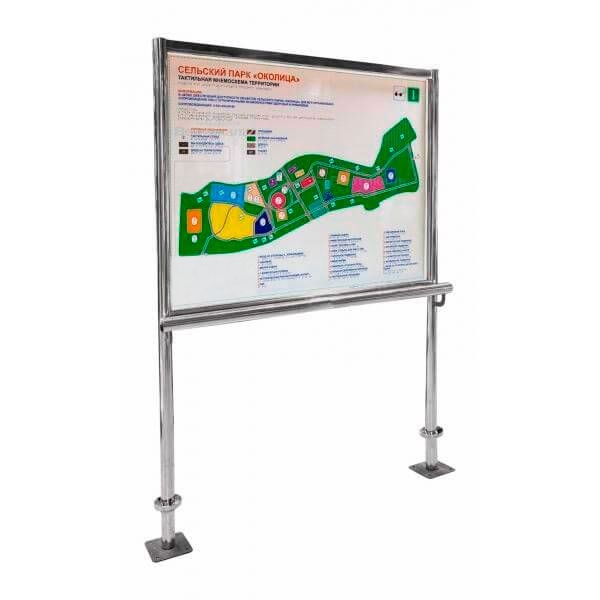

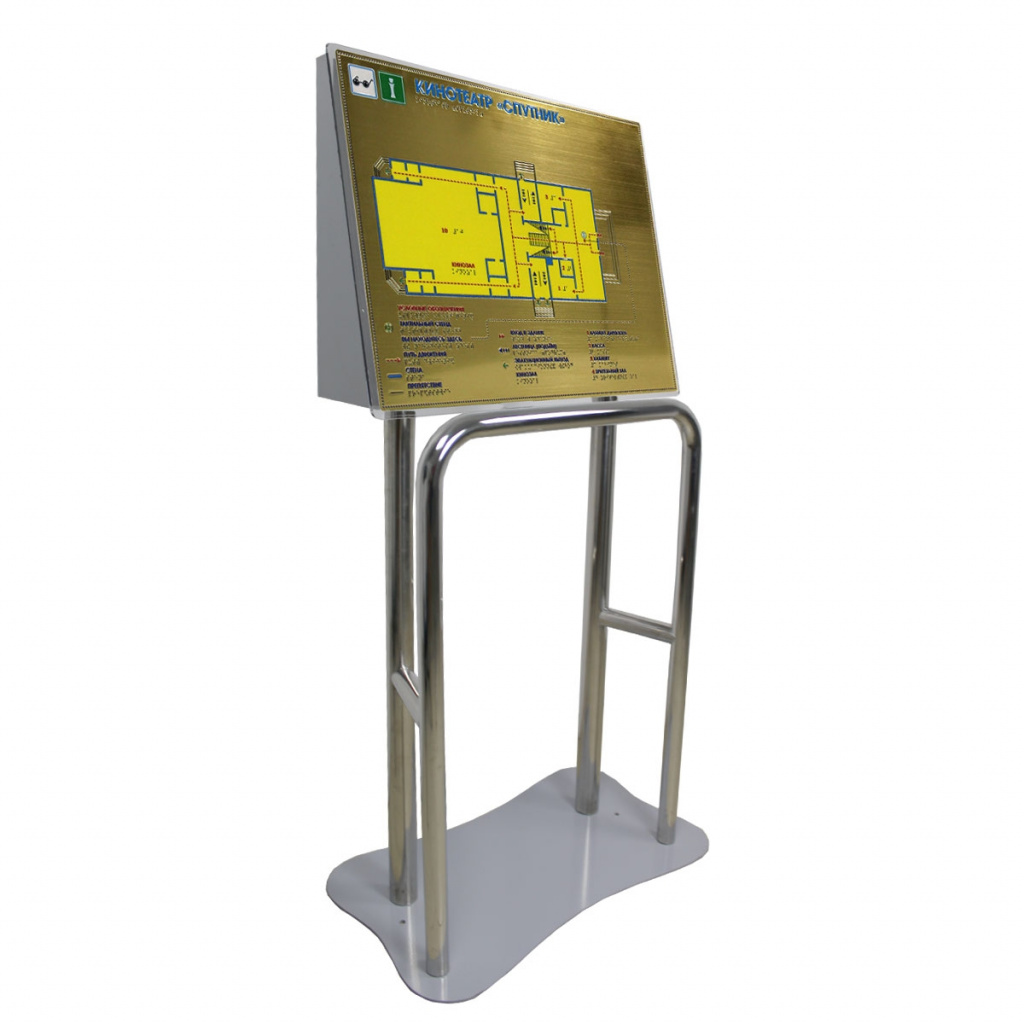

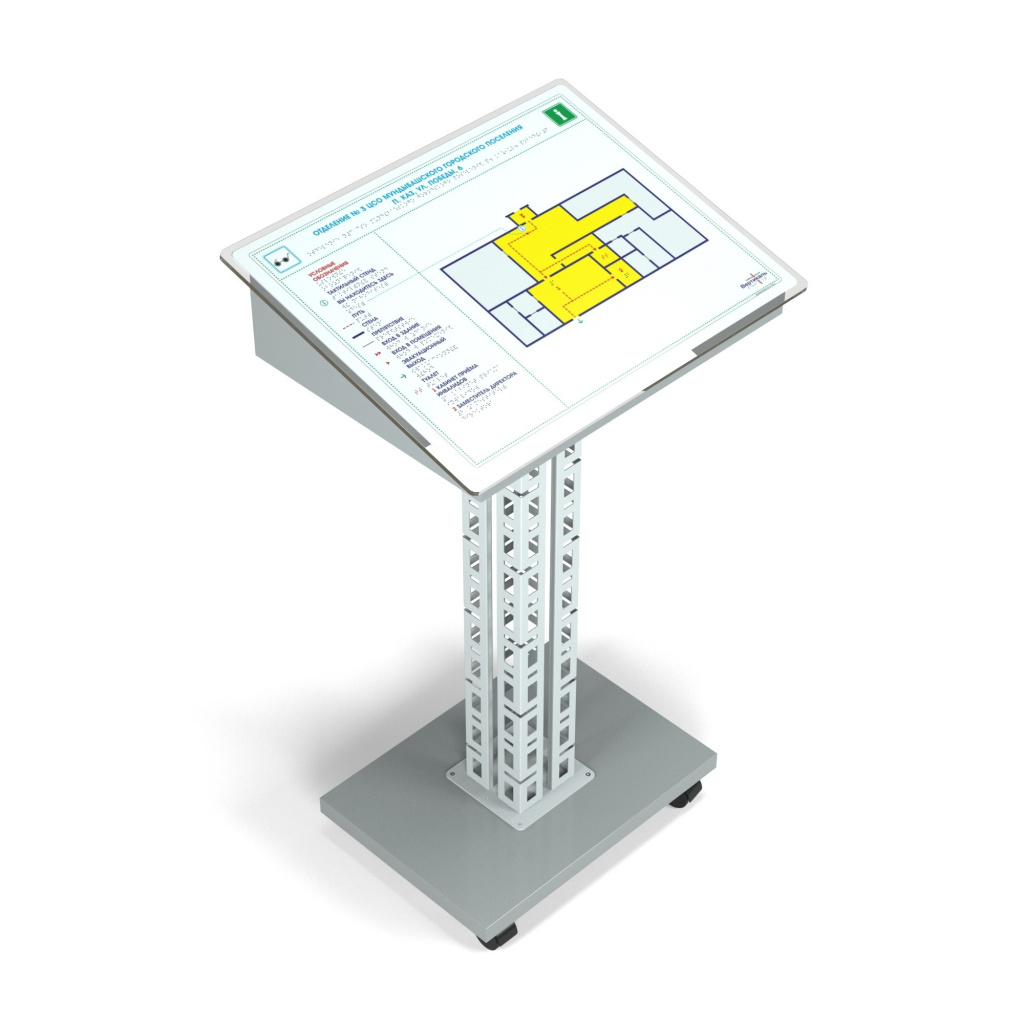

Тактильная мнемосхема на ABS 2мм с СВП и мобильной стойкой для крепления	Тактильная мнемосхема на ПВХ с СВП на прямой стойке	Тактильная мнемосхема на ABS 1,8 мм с СВП на стойке с поручнем

Дизайн мнемосхемы включает в себя рельефную информацию об объекте, цветовое решение, а также дополнительные элементы (например, логотип). Специалисты Тифлоцентра помогут спроектировать функциональное устройство, которое будет гармонично смотреться в интерьере или на открытом пространстве.

Грамотная установка тактильных мнемосхем: правила размещения

Входная группа зданий массового посещения для инвалидов по зрению должна быть оборудована тактильной или тактильно-звуковой мнемосхемой с правой стороны по ходу движения на удалении 2 - 4 м от входа. У дверей санитарных блоков и других доступных помещений тактильные указатели располагаются на высоте 1,2 - 1,6 м от уровня пола и на расстоянии 0,1 - 0,5 м от края двери.

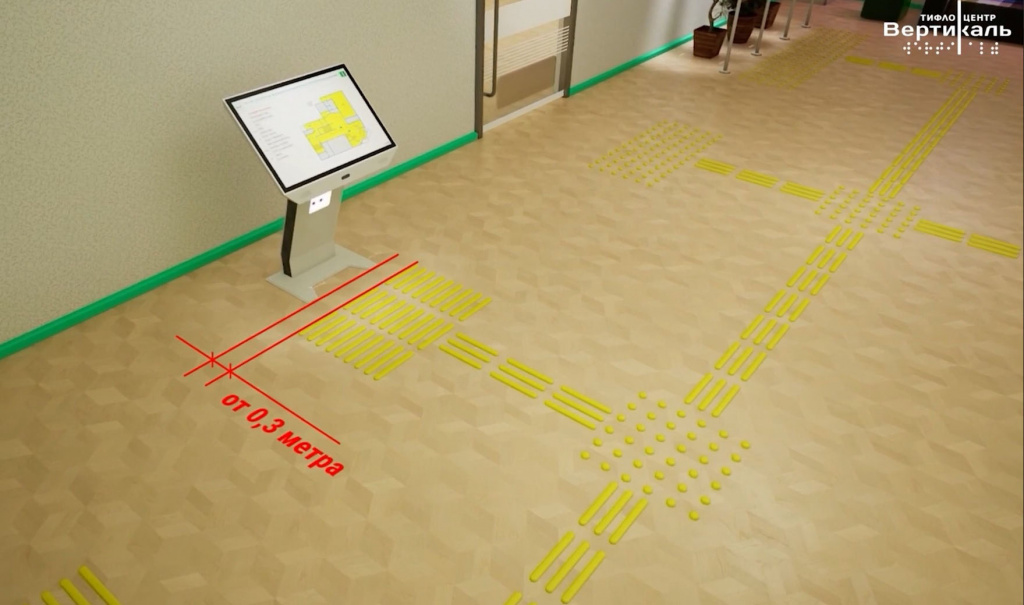

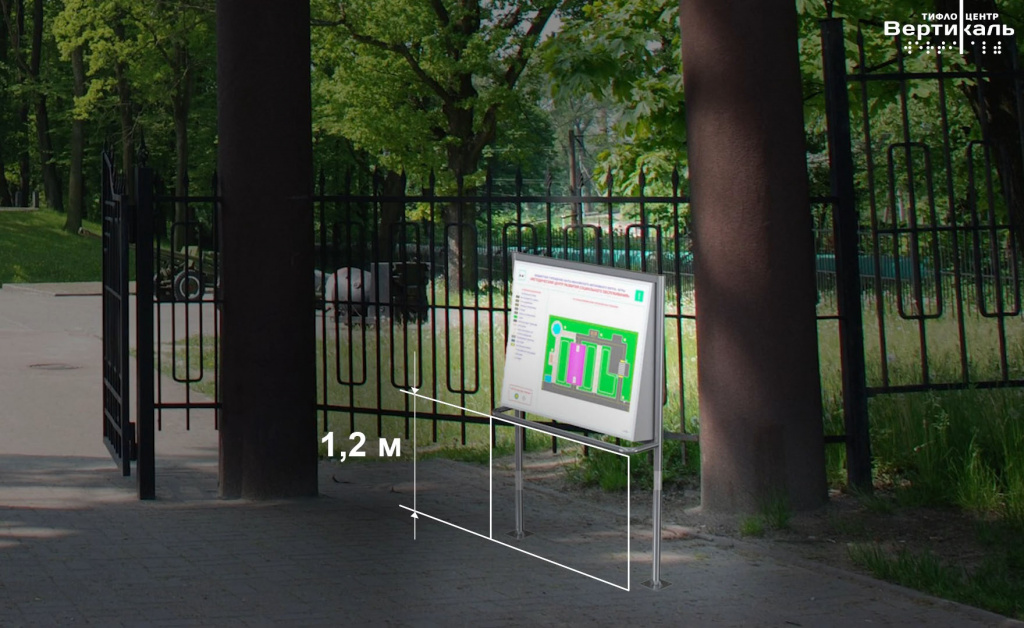

Установка мнемосхемы в помещении	Размещение мнемосхемы на прилегающей территории

Тактильные указатели располагаются в помещении и на улице. Есть несколько вариантов крепления тактильных мнемосхем:

• ПВХ - двухсторонний скотч, жидкие гвозди, стойка;
• Оргстекло - дистанционные хромированные держатели;
• Композит - стойка из нержавеющей стали.

По регламенту монтажа в комплекте с тактильной мнемосхемой необходимо разместить информационную пиктограмму и напольный тактильный указатель «Поле получения услуги».
